Системы оповещения и управления эвакуацией людей при пожаре (СОУЭ)

Классификация, основные требования, состав оборудования

И.М. Басов
Консультант по ОПС ООО «Полисет-СБ»

Система оповещения и условия ее применения должны удовлетворять требованиям, изложенным в ряде нормативных документов, среди которых основополагающими являются: «Технический регламент о требованиях пожарной безопасности «Федеральный закон № 123-Ф3», ГОСТ Р 53325-2009 «Техника пожарная. Технические средства пожарной автоматики. Общие технические требования. Методы испытаний», Свод правил СП.3.131.30.2009 «Системы противопожарной защиты. Системы оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности».

sistemy opoveshenia 1

Вступившие в силу новые нормативные документы значительно повысили уровень требований в области пожарной безопасности, однако в них не рассматривается вопрос сопряжения пожарных систем оповещения и управления эвакуацией с системой оповещения гражданской обороны. В первой редакции НПБ 104-03, п. 3.2 указывалось, что при проектировании СУЭ должна предусматриваться возможность ее интеграции с системой оповещения ГО, в последующих редакциях НПБ 104-03 данное положение отсутствовало. Вследствие этого на объекте, возможно, будут строиться две независимые системы, частично дублирующие друг друга.

Выпускаемые на сегодняшний день СОУЭ имеют техническую возможность в первую очередь принимать сигналы и команды централизованной системы оповещения ГО и транслировать их по речевым оповещателям («Блюз», «Октава-80», «Орфей», «Стриж-2», «Тромбон»).

Классификация систем оповещения

В зависимости от способа оповещения, деления здания на зоны оповещения и других характеристик СОУЭ подразделяются на 5 типов, приведенных в таблице. В п. 7. СП.31330.2009 изложены требования пожарной безопасности по оснащению зданий (сооружений) различными типами систем оповещения и управления эвакуацией людей при пожаре. Допускается использование звукового способа оповещения для СОУЭ 3-5-го типов в отдельных зонах пожарного оповещения (технические этажи, чердаки, подвалы, закрытые рампы автостоянок и другие помещения, не предназначенные для постоянного пребывания людей).

В зданиях с постоянным пребыванием людей с ограниченными возможностями по слуху и зрению должны применяться световые мигающие оповещатели или специализированные оповещатели (в том числе системы специализированного оповещения, обеспечивающие выдачу звуковых сигналов определенной частоты и световых импульсных сигналов повышенной яркости, а также другие технические средства индивидуального оповещения людей). Выбор типа оповещателей определяется проектной организацией в зависимости от физического состояния находящихся в здании людей. При этом указанные оповещатели должны исключать возможность негативного воздействия на здоровье людей и приборы жизнеобеспечения людей.

Выбор типа эвакуационных знаков пожарной безопасности, указывающих направление движения людей при пожаре (фотолюминесцентные знаки пожарной безопасности, световые пожарные оповещатели, другие эвакуационные знаки пожарной безопасности), осуществляется организацией-проектировщиком.

Состав и структура системы оповещения

В СОУЭ 1-го и 2-го типов оповещение осуществляется с помощью световых и звуковых оповещателей. На рынке уже появляются приборы, предназначенные именно для 1-го и 2-го типов оповещения («Тромбон-ПУ-2»), обеспечивающие контроль исправности линий связи с оповещателями, а также питание оповещателей от аккумуляторной батареи при отключении основного питания.

СОУЭ 3-5-го типов представляют собой автономные централизованные комплексы и строятся по модульному принципу. В зависимости от архитектурных особенностей здания и его назначения системы оповещения включают в себя устройства передачи экстренных сообщений или же дополняются модулями для трансляции по зонам фоновой музыки и объявлений общего назначения. Кроме того, системы оповещения о пожаре различаются по количеству зон оповещения, по способности программирования логики событий, по возможности управления СОУЭ.

Можно выделить несколько блоков, общих для всех систем оповещения о пожаре:

Выбор типа оповещателей определяется проектной организацией в зависимости от физического состояния находящихся в здании людей. При этом указанные оповещатели должны исключать возможность негативного воздействия на здоровье людей и приборы жизнеобеспечения людей.

sistemy opoveshenia 2

Системы оповещения о пожаре должны включаться автоматически от командного сигнала, формируемого автоматической установкой пожарной сигнализации или пожаротушения, при этом по зонам передается записанное электронное сообщение. В случае необходимости диспетчер может сам передавать экстренные сообщения с микрофонной консоли или с блока управления СОУЭ (полуавтоматический режим). В СОУЭ 3-5-го типов полуавтоматическое управление, а также ручное, дистанционное и местное включение допускается использовать только в отдельных зонах оповещения.

Выбор вида управления определяется функциональным назначением, конструктивными особенностями здания и исходя из условия обеспечения безопасной эвакуации людей при пожаре. Одним из основных требований, предъявляемых к СОУЭ 4-5-го типов, является разделение здания на зоны пожарного оповещения для предварительного оповещения персонала и последовательной организации эвакуации людей из зон оповещения. Распределение сигнала по зонам оповещения обеспечивается при коммутации источников сигнала и зон оповещения. Источники сигнала переключаются в зоны оповещения в соответствии с установленной приоритетностью. Наивысшим приоритетом обладает сигнал, поступивший с микрофона диспетчера.

Читайте также:  что такое селектор в машине акпп

По конструктивному исполнению системы оповещения можно разделить на те, у которых сигнал коммутируется по зонам оповещения до усиления (рис. 1), и на те, у которых это происходит после усиления (рис. 2). В случае коммутации сигнала до усиления системы о пожаре должны содержать по одному усилителю на каждую зону («Блюз», «Стриж-2»). Во втором случае несколько источников сигнала подключаются ко входу усилителя, а затем усиленный звуковой сигнал распределяется по зонам оповещения («Тромбон»).

Одним из основных требований, предъявляемых к СОУЭ 4-5-го типов, является разделение здания на зоны пожарного оповещения для предварительного оповещения персонала и последовательной организации эвакуации людей из зон оповещения

Оповещатели не должны иметь регуляторов громкости и должны подключаться к сети электропитания и (или) к линиям оповещения с помощью пайки или под винт, причем клеммы должны быть продублированы для обеспечения соединения входных и выходных проводов не путем прямого контакта между проводниками, а через клеммы пожарного оповещателя. Звуковые сигналы оповещения должны отличаться по тональности от звуковых сигналов другого назначения. Световые оповещатели должны обеспечивать контрастное восприятие информации при освещенности в диапазоне от 1 до 500 лк (рис. 3).

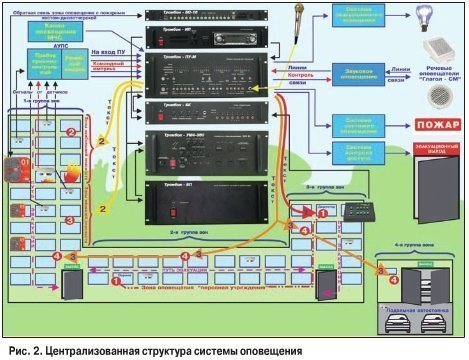

sistemy opoveshenia 3

Мигающий световой оповещатель должен иметь частоту мигания в диапазоне от 0,5 до 5 Гц. Соединительные линии в СОУЭ с речевым оповещением, а также радиоканальные соединительные линии должны быть обеспечены системой автоматического контроля их работоспособности.

Живучесть СОУЭ при пожаре

Системы оповещения людей о пожаре и управления эвакуацией должны функционировать в течение всего времени, необходимого для завершения эвакуации людей из здания, сооружения, строения.

По надежности электроснабжения СОУЭ относятся к 1-й категории. При этом в системе оповещения людей должно осуществляться автоматическое переключение с основного источника питания на резервный. При использовании в качестве резервного питания аккумуляторной батареи время работы СОУЭ в дежурном режиме от неразряженного источника должно быть не менее 24 часов, время работы технических средств оповещения от резервного источника в тревожном режиме рассчитывается из времени, необходимого для завершения эвакуации людей. Максимальная температура, при которой СОУЭ и речевые оповещатели должны сохранять работоспособность, должна быть не ниже 550 °С.

sistemy opoveshenia 4

Кабели, провода СОУЭ, а также способы их прокладки должны обеспечивать работоспособность соединительных линий в условиях пожара в течение времени, необходимого для полной эвакуации людей в безопасную зону. Требования к кабельной продукции изложены в ГОСТ Р 53315-2009 «Кабельные изделия. Требования пожарной безопасности. Методы испытаний». В п. 6 ГОСТ указана область применения кабельного изделия с учетом пожарной опасности и типа исполнения. В национальный стандарт ГОСТ Р 53315-2009 включен параметр «огнестойкость кабеля». Количественной мерой этого параметра является «предел огнестойкости», характеризующий время, в течение которого кабель (при воздействии регламентированного нормами теплового источника) выполняет свои функции (передачу электроэнергии, сигналов).

Оповещатели не должны иметь регуляторов громкости и должны подключаться к сети электропитания и (или) к линиям оповещения с помощью пайки или под винт

Другие показатели, приведенные в стандарте, также являются обязательными к исполнению. На практике огнестойкость кабельных линий определяется не только конструктивным исполнением кабеля, но и способом его прокладки на объекте. В связи с этим особую важность приобретает вопрос проверки сохранения работоспособности кабеля в условиях пожара с реальными конструктивными элементами прокладки (лотками, креплениями, соединительными коробками и т.п.). То есть необходимо испытывать не один кабель, а сразу всю кабельную систему, как это, например, осуществляется в соответствии с европейским стандартом DIN 4102-12 «Огнестойкость строительных материалов и конструкций. Часть 12. Надежность систем электрических кабелей. Требования и испытания».

Хочется еще раз отметить, что оповещение является связующим звеном между системой автоматической пожарной сигнализации и людьми, находящимися в здании, и от его работы напрямую зависит их здоровье и жизнь.

Опубликовано: Журнал «Системы безопасности» #1, 2010

Источник

Системы оповещения и управления эвакуацией: СОУЭ 1, 2, 3, 4, 5 типа

Для сохранения целостности зданий, исключения частичного или полного обрушения строительных конструкций проектировщиками, специалистами пожарной охраны, производителями систем безопасности разработаны, используются специальные материалы – покрытия, огнезащитные штукатурки, лаки, краски, покрытия; а также приемы/способы, методы и технологии для пассивной огнезащиты поверхности несущих элементов строений из древесины, металла, позволяющие эффективно решать эту задачу.

В то же время созданы условия для раннего обнаружения очагов возгорания, их своевременной локализации в границах/объемах пожарных отсеков, оперативной ликвидации пожара; сохранения жизни людей, находящихся в качестве посетителей, зрителей, работников/обслуживающего персонала внутри защищаемых объектов путем быстрой эвакуации, используя незадымленные основные/запасные пути, выходы, предназначенные для этого.

Нерешенной, казалось бы, остается одна проблема – как технически обеспечить быструю и одновременно безопасную, грамотную эвакуацию людей; ведь не секрет, что для многих, впервые оказавшихся в зданиях, различного рода сооружениях зрителей, пациентов, посетителей, покупателей эвакуационные пути и выходы – коридоры, переходы, различные виды внутренних лестниц, холлы, фойе мало или совсем незнакомы, часто являясь непроходимым лабиринтом.

Даже для работников предприятий, организаций, прошедших обучение ПТМ, обладающими первичными навыками действий во время возникновения пожара эвакуация, осложненная неизбежным страхом за жизнь, является довольно сложной; если здание/сооружение не обеспечено СОУЭ – системой оповещения/управлением эвакуацией посетителей, персонала во время возникшего пожара, часто являющейся настоящей «нитью Ариадны», позволяющей покинуть горящий, задымленный объект живым и невредимым.

Читайте также:  что такое пинен в скипидаре

В комплекс таких установок входят приборы управления СОУЭ, другое специальное техническое оборудование – извещатели, оповещатели, световые табло, указатели направления эвакуации, акустические системы, предназначенные для экстренного, грамотно организованного; в том числе зонального, поэтапного четко сформулированного информирования дежурного/обслуживающего персонала, работников, посетителей, зрителей, других категорий граждан, находящихся в зданиях/сооружениях о возникновении пожара, необходимости, срочности, очередности, направлениях эвакуации, безопасных путях и выходах.

Фактически сегодня СОУЭ – это обязательный элемент комплекса безопасности зданий, сооружений любого назначения с пребыванием людей, предназначенный для автоматического, оперативного, скоординированного оповещения людей о возникшей ЧС, правильно организованным управлением движением потоков эвакуации из помещений, с задымленных, загазованных этажей в безопасные зоны – на улицу/территорию предприятия/организации или внешнее пространство – балконы, эстакады, некоторые виды кровель; а также в ряде случаев – в смежные пожарные отсеки, помещения, отделенные стенами, перегородками и перекрытиями с установленными в них противопожарными дверями, воротами, люками, окнами, где исключено воздействие пожара.

Всего существуют пять типов СОУЭ, довольно сильно отличающихся по техническому составу, способам/методам действия – оповещения, управления; необходимости применения на тех или иных защищаемых объектах, различающихся этажностью, площадью, категорией по взрывопожарной опасности, вместимостью/количеством посетителей, больничных коек, зрительских мест, учащихся/детей, поэтому необходимо рассмотреть каждый тип таких установок/систем подробно.

СОУЭ 1 типа

Любые типы таких систем неразрывно связаны с установками АПС, смонтированных в зданиях, из которых необходимо организовать эвакуацию в случае возникновения пожара. Автоматическая сигнализация – это первичная система, побуждающая к срабатыванию/включению приборов управления и контроля, различных устройств СОУЭ; точно так же как для запуска: насосных станций пожаротушения АУПТ с дренчерными оросителями/противопожарного водопровода зданий/сооружений, а также газовых, порошковых установок пожаротушения.

В несложных по схеме построения и составу установках АПС, что защищают одно/несколько помещений/строений элементы СОУЭ – это ее неотъемлемая/обязательная часть. Напротив, сложные, многофункциональные системы оповещения, а также управлением эвакуационными потокам, защищающие крупные объекты/комплексы зданий различного назначения, как правило, спроектированы/смонтированы отдельно, но всегда имеют связь/блокировку, интеграцию с АПС.

lazy placeholder

Пример СОУЭ 1-го типа на базе прибора Сигнал-10

СОУЭ первого типа – это только оповещение звуком: сигналами пожарной тревоги, различными по тональности сиренами, ревунами, звонками, сообщающими о срабатывании датчиков дыма, тепловых извещателей; необходимости срочно эвакуироваться из помещений, которые защищает установка АПС, а затем из здания или сооружения.

Все звуковые извещатели, входящие в состав СОУЭ этого типа не должны иметь регулировку громкости, подключаются к кабелям/проводам линий электропитания и управления оповещением пайкой или «под винт» для обеспечения надежного контакта.

Важно: при выборе видов/типов звуковых извещателей необходимо, чтобы по тону узнаваемо они отличались от других сигналов громкой связи, технологического, аварийного извещения. Особенно это относится к производственным цехам, зданиям промышленных предприятий, складских комплексов, спортивных, зрелищных сооружениям.

Отличия преимущества и недостатки

В плюс от других типов СОУЭ такие установки отличаются своей простотой, незначительными затратами на приобретение звуковых извещателей/сирен, монтажные работы по их установке, подсоединению к приборам АПС, выдающих управляющий сигнал на их включение/работу.

К минусам СОУЭ первого типа относятся:

Поэтому говорить о большой эффективности первого типа СОУЭ не приходится. По сути, это просто продублированный по помещениям, где находятся люди; а также по основным путям, у эвакуационных выходов сигнал пожарной тревоги, реализованный в составе установки АПС.

СОУЭ 2 типа

Такие системы оповещения совмещают звуковое извещение 1 типа со световыми табло «Выход», смонтированными над дверными проемами помещений, в коридорах у выходов в лестничные клетки, переходы, непосредственно на улицу/территорию предприятия/организации.

lazy placeholder

Пример СОУЭ 2-го типа на базе блоков С2000-КПБ

Отличия преимущества и недостатки

Кроме того, согласно нормам, в составе СОУЭ 2 типа допустима установка статичных световых указателей направлений эвакуации, что значительно повышает ее эффективность даже в условиях задымления, ведь на практике объекты, оборудованные таким типом систем оповещения, не имеют для их защиты инженерного оборудования удаления дыма и принудительного притока свежего воздуха из атмосферы.

Без сомнения, дополнительное световое обозначение эвакуационных путей/выходов, повышает шансы для людей, находящихся в здания/сооружениях, найти возможность быстро выйти на чистый воздух.

СОУЭ 3 типа

Этот вид систем кардинально отличается от 1, 2 типа, т.к. в нем главным способом извещения людей о случившемся, необходимости без паники, организованно покинуть здание является речевое оповещение с передачей в автоматическом режиме специальных, заранее подготовленных текстов о необходимости эвакуации; а звуковое допустимо лишь в отдельных зонах по техническому заданию заказчика/собственника, решению проектной организации.

lazy placeholder

Пример СОУЭ 3-го типа с несколькими зонами оповещения

В комплекс СОУЭ 3 типа также входят:

Отличия преимущества и недостатки

Прежде всего высокая информативность речевого оповещения, а также возможность иметь различные варианты текстов в зависимости от ситуации на защищаемом объекте.

Читайте также:  Когда видишь во сне утопленника

lazy placeholder

Пример СОУЭ 3-го типа с одной зоной оповещения

Важно: тревожная информация, которая передается речевыми СОУЭ 3–5 типа должна полностью соответствовать существующей планировке помещений, утвержденным поэтажным планам эвакуации. Ответственность за это возложена на собственников зданий/сооружений, руководителей предприятий/организаций, учреждений, а разработка тестов тревожных сообщений, последовательности, зональности оповещения – на специализированные проектные, монтажно-наладочные организации, имеющие допуск СРО, лицензию МЧС на эти виды работ.

Для справки: официально утвержденные тексты речевого оповещения не существуют. Но, для СОУЭ 3 типа это не столь важно, т.к. в их составе обычно используются приборы оповещения, транслирующие через звуковые колонки, громкоговорители заранее записанную производителем тревожную информацию общего характера о возникновении пожара, необходимости не поддаваться паники, спокойно, организованно покинуть здание, воспользовавшись путями эвакуации, выходами, обозначенными световыми табло.

СОУЭ 4 типа

Такая речевая система оповещения аналогична 3 типу, но имеет отличия в сторону технического усложнения по некоторым параметрам, направленные на возможность передачи различных текстов тревожных извещений для дежурного/обслуживающего персонала, отдельных групп посетителей, на отдельную эвакуацию людей из разных частей здания (пожарных отсеков).

lazy placeholder

Пример СОУЭ 4-го типа с автономным комплексом обратной связи

Отличия преимущества и недостатки

СОУЭ 5 типа

Еще более сложная техническая система с возможностью более четко управлять эвакуацией, для чего дополнительно к требованиям для СОУЭ предыдущего типа предусмотрены:

lazy placeholder

Пример СОУЭ 5-го типа с комплексом обратной связи в составе ИСО Орион

Отличия преимущества и недостатки

СОУЭ 5, а также 4 типа за счет обязательного разделения на отдельные зоны тревожного оповещения позволяют:

Речевые СОУЭ 4, 5 видов часто используются для трансляции музыкальных программ, объявлений, рекламных текстов, что не противоречит нормам, в то же время повышая ценность наличия этих довольно дорогих технических систем для собственников зданий, руководителей предприятий/организаций.

Важно: любой тип СОУЭ должен быть сблокирован/интегрирован с установками АПС, АУПТ для включения при подаче командного импульса от приемно-контрольных приборов, устройств управления этих систем активной огнезащиты.

Обоснованность применения разных типов на объектах

Чтобы определить необходимость установки систем оповещения, тип устройств СОУЭ, разработать проектную документация необходимо обратиться к следующим нормам ПБ:

Для примера, согласно этим официальным документам, звуковое оповещение допускается использовать в:

Те же объекты с большей этажностью, площадью, количеством мест, вместимостью, а также другие общественные здания/сооружения с массовым пребыванием, ряд производственных, складских объектов, автостоянок следует оборудовать СОУЭ с речевым оповещением.

Расчет количества извещателей

Для СОУЭ первых двух типов он не составляет особого труда, т.к. они предназначены для групп помещений, малоэтажных зданий с небольшой площадью, строительным объемом, вместимостью, числом мест; где установленные возле входов, на путях эвакуации сирены, громкие тональные сигналы, отличающиеся от фонового шума, прекрасно слышны повсюду.

Для обеспечения же нормального функционирования СОУЭ от 3 типа, особенно с высоким уровнем повседневного шума – от средней школы до цехов промпредприятий, где звуковое давление речевых извещателей должно не только значительно его превысить, но и за счет правильной расстановки, выбора типа звуковых колонок/систем, трансляционных, рупорных громкоговорителей обеспечить хорошую слышимость в каждом месте помещений здания/сооружения, необходимо выполнить акустический расчет.

Исходными данными для него служат:

Затем на основании методик/указаний по проведению акустического расчета или с использованием компьютерных программ от производителей звукового оборудования/независимых разработчиков ПО определяется ряд основных параметров, среди которых главным будет площадь озвучивания 1 извещателя для данного вида помещений/здания.

С учетом этого расчетного параметра производится расстановка всех извещателей СОУЭ на поэтажных план-схемах защищаемого объекта. Полученное таким образом итоговое количество извещателей служит основанием для расчета общей мощности системы, выбора усилителей для ведения трансляции, устройств коммутации, источников резервированного питания на случаи отключения электроснабжения здания, а также для построения архитектуры СОУЭ в целом.

Что входит в комплект каждого вида

Итак, рассмотрены все типы СОУЭ, отличия в составе их технических средств таковы:

В речевых СОУЭ для некоторых помещений/зон оповещения – подвальных, технических этажей, чердаков, вспомогательных помещений без рабочих мест нормами допускается установка звуковых извещателей. А также для оповещения слабо слышащих/видящих посетителей во всех типах СОУЭ необходимо использовать мигающие световые указатели.

Проверка системы оповещения о пожаре

Акт проверки работоспособности системы оповещения о пожаре – это итоговый документ по результатам планового обследования, опробования технического состояния СОЭУ, установленной на защищаемом объекте.

Проверка системы оповещения о пожаре проводится согласно ГОСТ Р 59639-2021 в ходе обследования работоспособности установок АПС, составной частью которой она является. Сроки проверки уточняйте в ГОСТ Р 59639-2021 и в соответствие с инструкцией от производителя.

lazy placeholder

Таблица Регламент работ по СОУЭ

В заключение можно сказать, что система оповещения и эвакуации людей при пожаре давно стала обязательным элементом комплексных систем безопасности зданий/сооружений общественного, административного назначения с пребыванием людей, производственных, складских предприятий с постоянными рабочими местами, а различные типы систем оповещения о пожаре позволяют выбрать оптимальный комплект оборудования для каждого конкретного объекта защиты.
